مولد رسم DIN 2509 عبر الإنترنت والأبعاد

Double end مسامير مزدوجة

استخدم مولد رسم DIN 2509 لمراجعة هندسة Double end مسامير مزدوجة وضبط القطر والخطوة والطول الكلي وطول تعشيق القلاوظ. صدّر رسم PDF تقنيا للتوريد أو المراجعة الهندسية أو التصنيع المخصص. تؤدي عمليات البحث DIN 2509 وDIN2509 ورسم DIN 2509 وأبعاد DIN 2509 إلى هذه الصفحة.

المعايير

DIN 2509

أنشئ رسم DIN 2509 عبر الإنترنت

استخدم مولد رسم DIN 2509 لضبط الأبعاد ومراجعة الرسم الفني وتصدير رسم مخصص للتصنيع. تشير الصيغتان DIN 2509 وDIN2509 إلى مرجع المعيار نفسه لـ Double end مسامير مزدوجة.

اضبط رسم Double end مسامير مزدوجة DIN 2509

اختر معلمات المقاس المتاحة وراجع قيم الأبعاد وجهز مواصفة قائمة على الرسم. يمكن إضافة المادة والفئة والتشطيب والتفاوتات والفحص والوثائق إلى طلب التصنيع.

Technical Data Sheet

ETERNAL FASTENER

Wuxi, Jiangsu, China

Email: [email protected]

Web: www.fasteneref.com

WhatsApp: +8615951571207

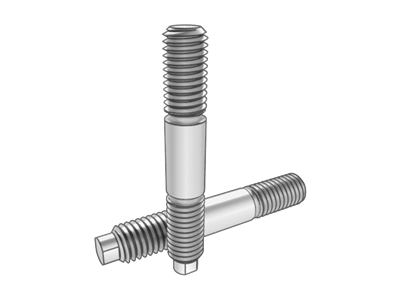

DIN 2509 Double end studs

رمز المنتج

المواصفة

M12x80

معيار المنتج

DIN 2509

المادة / الدرجة

Steel 45

الوحدة

الخواص الميكانيكية

45H

رمز البعد

المواصفة (mm)

رمز البعد

المواصفة (mm)

M12

1.75

79.4~80.6

21~23.5

23~25.5

11.82~12

7.78~8

6.82~7

3.76~4.24

max = الحد الأقصى، min = الحد الأدنى

Material

Material type

Steel

Grade

Thread

Tolerance

Standard

Mechanical properties

Property class

45H

Standard

Tolerance

Product grade

Standard

Surface defects

Surface Treatment

Inspection & packaging

Ref. wt / 1000 pcs (kg)

Technical Data Sheet

الأبعاد وجدول المقاسات

الوحدة: mm

尺寸代号	P	b/min	b/max	b1/min	b1/max	ds/max	ds/min	dp/max	dp/min	s/max	s/min	z/max	z/min
M12	1.75	21	23.5	23	25.5	12	11.82	8	7.78	7	6.82	4.24	3.76
M16	2	25	28	28	31	16	15.82	12	11.73	10	9.78	5.24	4.76
M20	2.5	30	34	34	37	20	19.79	14	13.73	11	10.73	6.24	5.76
M24	3	36	40.5	40	44.5	24	23.79	14	13.73	11	10.73	6.24	5.76
M27	3	38	42.5	43	47.5	27	26.79	18	17.73	13	12.73	6.24	5.76
M30	3.5	42	47	47	52	30	29.79	18	17.73	13	12.73	6.24	5.76
M33	3.5	44	49	50	55	33	32.75	25	24.67	22	21.67	9.29	8.71
M36	4	50	56	55	61	36	35.75	25	24.67	22	21.67	9.29	8.71
M39	4	52	58	58	64	39	38.75	28	27.67	24	23.67	10.29	9.71

معلمات المنتج

M12x80

رمز البعد	المواصفة (mm)
d
P
L
L max
L min
b max
b min
b1 max
b1 min
ds max
ds min
dp max
dp min
s max
s min
z max
z min

الشروط الفنية

Material	Material type
Material	Grade
Thread	Tolerance
Thread	Standard
Mechanical properties	Property class
Mechanical properties	Standard
Tolerance	Product grade
Tolerance	Standard
Surface defects
Surface Treatment
Inspection & packaging
Ref. wt / 1000 pcs (kg)

ملاحظات / تعليقات

رقم الوثيقة

رقم الوثيقة
المراجعة
تاريخ الإصدار
