الرسم النشط

مولد رسم DIN 7964B عبر الإنترنت والأبعاد

براغي رأس مقلاة بشق مستقيم مع ساق مخروطية- K end

استخدم مولد رسم DIN 7964B لمراجعة هندسة براغي رأس مقلاة بشق مستقيم مع ساق مخروطية- K end وضبط القطر والخطوة والطول والرأس وآلية التشغيل. صدّر رسم PDF تقنيا للتوريد أو المراجعة الهندسية أو التصنيع المخصص. تؤدي عمليات البحث DIN 7964B وDIN7964B ورسم DIN 7964B وأبعاد DIN 7964B إلى هذه الصفحة.

المعايير

DIN 7964B

أنشئ رسم DIN 7964B عبر الإنترنت

استخدم مولد رسم DIN 7964B لضبط الأبعاد ومراجعة الرسم الفني وتصدير رسم مخصص للتصنيع. تشير الصيغتان DIN 7964B وDIN7964B إلى مرجع المعيار نفسه لـ براغي رأس مقلاة بشق مستقيم مع ساق مخروطية- K end.

اضبط رسم براغي رأس مقلاة بشق مستقيم مع ساق مخروطية- K end DIN 7964B

اختر معلمات المقاس المتاحة وراجع قيم الأبعاد وجهز مواصفة قائمة على الرسم. يمكن إضافة المادة والفئة والتشطيب والتفاوتات والفحص والوثائق إلى طلب التصنيع.

Technical Data Sheet

ETERNAL FASTENER

Wuxi, Jiangsu, China

Email: [email protected]

Web: www.fasteneref.com

WhatsApp: +8615951571207

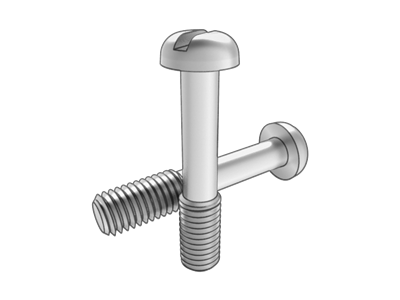

DIN 7964B Slotted pan head screws with waisted shank - K end

رمز المنتج

المواصفة

M3x10

معيار المنتج

DIN 7964B

المادة / الدرجة

Steel 45

الوحدة

الخواص الميكانيكية

45H

رمز البعد

المواصفة (mm)

رمز البعد

المواصفة (mm)

0.5

9.71~10.29

10~10.9

3.1

0.1

1.7~1.9

5.7~6

1.66~1.8

0.86~1

0.7

max = الحد الأقصى، min = الحد الأدنى

Material

Material type

Steel

Grade

Thread

Tolerance

Standard

Mechanical properties

Property class

45H

Standard

Tolerance

Product grade

Standard

Surface defects

Surface Treatment

Inspection & packaging

Ref. wt / 1000 pcs (kg)

Technical Data Sheet

الأبعاد وجدول المقاسات

الوحدة: mm

尺寸代号	P	b/max	b/min	da/max	r/min	ds/max	ds/min	dk/max	dk/min	k/max	k/min	n/min	n/max	t/min
M3	0.5	10.9	10	3.1	0.1	1.9	1.7	6	5.7	1.8	1.66	0.86	1	0.7
M4	0.7	13	12	3.6	0.1	2.3	2.1	8	7.64	2.4	2.26	1.26	1.51	1
M5	0.8	15.4	14	4.7	0.2	3	2.8	10	9.64	3	2.86	1.26	1.51	1.2
M6	1	17.6	16	5.7	0.2	3.9	3.7	12	11.57	3.6	3.3	1.66	1.91	1.4
M8	1.25	20	18	6.8	0.25	4.6	4.4	16	15.57	4.8	4.5	2.06	2.31	1.9
M10	1.5	24.5	22	9.2	0.4	6.2	6	20	19.48	6	5.7	2.56	2.61	2.4

معلمات المنتج

M3x10

رمز البعد	المواصفة (mm)
d
P
L
L max
L min
b max
b min
da max
r min
ds max
ds min
dk max
dk min
k max
k min
n max
n min
t min

الشروط الفنية

Material	Material type
Material	Grade
Thread	Tolerance
Thread	Standard
Mechanical properties	Property class
Mechanical properties	Standard
Tolerance	Product grade
Tolerance	Standard
Surface defects
Surface Treatment
Inspection & packaging
Ref. wt / 1000 pcs (kg)

ملاحظات / تعليقات

رقم الوثيقة

رقم الوثيقة
المراجعة
تاريخ الإصدار
الصفحة
أعدّه
اعتمده
رمز المنتج
