مولد رسم DIN 188 عبر الإنترنت والأبعاد

T-رأس مسامير مع double بروزات

استخدم مولد رسم DIN 188 لمراجعة هندسة T-رأس مسامير مع double بروزات وضبط القطر والخطوة والطول وأبعاد الرأس. صدّر رسم PDF تقنيا للتوريد أو المراجعة الهندسية أو التصنيع المخصص. تؤدي عمليات البحث DIN 188 وDIN188 ورسم DIN 188 وأبعاد DIN 188 إلى هذه الصفحة.

المعايير

DIN 188

أنشئ رسم DIN 188 عبر الإنترنت

استخدم مولد رسم DIN 188 لضبط الأبعاد ومراجعة الرسم الفني وتصدير رسم مخصص للتصنيع. تشير الصيغتان DIN 188 وDIN188 إلى مرجع المعيار نفسه لـ T-رأس مسامير مع double بروزات.

اضبط رسم T-رأس مسامير مع double بروزات DIN 188

اختر معلمات المقاس المتاحة وراجع قيم الأبعاد وجهز مواصفة قائمة على الرسم. يمكن إضافة المادة والفئة والتشطيب والتفاوتات والفحص والوثائق إلى طلب التصنيع.

Technical Data Sheet

ETERNAL FASTENER

Wuxi, Jiangsu, China

Email: [email protected]

Web: www.fasteneref.com

WhatsApp: +8615951571207

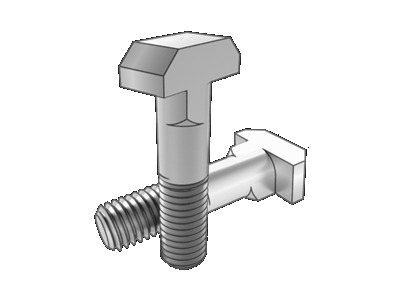

DIN 188 T-head bolts with double nibs

رمز المنتج

المواصفة

M8x30

معيار المنتج

DIN 188

المادة / الدرجة

Steel 45

الوحدة

الخواص الميكانيكية

45H

رمز البعد

المواصفة (mm)

رمز البعد

المواصفة (mm)

1.25

28.95~31.05

7.42~8.58

5.1~5.9

7.25~8.75

17.1~18.9

0.5

max = الحد الأقصى، min = الحد الأدنى

Material

Material type

Steel

Grade

Thread

Tolerance

Standard

Mechanical properties

Property class

45H

Standard

Tolerance

Product grade

Standard

Surface defects

Surface Treatment

Inspection & packaging

Ref. wt / 1000 pcs (kg)

Technical Data Sheet

الأبعاد وجدول المقاسات

الوحدة: mm

尺寸代号	P	ds/max	ds/min	k/max	k/min	s2/max	s2/min	s1/max	s1/min	r
M8	1.25	8.58	7.42	5.9	5.1	8.75	7.25	18.9	17.1	0.5
M10	1.5	10.58	9.42	7.45	6.55	10.75	9.25	22	20	0.5
M12	1.75	12.7	11.3	8.75	7.25	12.9	11.1	27	25	1
M16	2	16.7	15.3	11.4	9.6	16.9	15.1	31	29	1
M20	2.5	20.84	19.16	13.9	12.1	21	19	37.25	34.75	1
M24	3	24.84	23.16	15.9	14.1	25	23	44.25	41.75	1.6
M30	3.5	30.84	29.16	20	18	31	29	55.5	52.5	1.6
M36	4	37	35	24	22	37.25	34.75	67.5	64.5	2
M42	4.5	43	41	27	25	43.25	40.75	81.5	78.5	2
M48	5	49	47	31	29	49.25	46.75	89.75	86.25	2
M56	5.5	57.2	54.8	36.25	33.75	57.5	54.5	103.75	100.25	3
M64	6	65.2	62.8	41.25	38.75	65.5	62.5	116.75	113.25	3
M72	6	73.2	70.8	46.25	43.75	73.5	70.5	130	126	4
M80	6	81.2	78.8	51.25	48.75	81.5	78.5	142	138	4

معلمات المنتج

M8x30

رمز البعد	المواصفة (mm)
d
P
L
L max
L min
b
ds max
ds min
k max
k min
s2 max
s2 min
s1 max
s1 min
r

الشروط الفنية

Material	Material type
Material	Grade
Thread	Tolerance
Thread	Standard
Mechanical properties	Property class
Mechanical properties	Standard
Tolerance	Product grade
Tolerance	Standard
Surface defects
Surface Treatment
Inspection & packaging
Ref. wt / 1000 pcs (kg)

ملاحظات / تعليقات

رقم الوثيقة

رقم الوثيقة
المراجعة
تاريخ الإصدار
الصفحة
أعدّه
اعتمده
رمز المنتج
