Tornillos de cabeza cilindrica ranurados con vastago estrecho- Sp end

Use este generador de planos DIN 7964A para revisar la geometría de Tornillos de cabeza cilindrica ranurados con vastago estrecho- Sp end y configurar diámetro, paso, longitud, cabeza y accionamiento. Exporte un plano técnico PDF para compras, revisión de ingeniería o fabricación a medida. Las búsquedas DIN 7964A, DIN7964A, plano DIN 7964A y dimensiones DIN 7964A conducen a esta página.

Normas

DIN 7964A

Cree su plano DIN 7964A en línea

Use este generador de planos DIN 7964A para configurar dimensiones, revisar el plano técnico y exportar un plano personalizado para fabricación. Las formas DIN 7964A y DIN7964A se refieren a la misma norma de Tornillos de cabeza cilindrica ranurados con vastago estrecho- Sp end.

Configure su plano de Tornillos de cabeza cilindrica ranurados con vastago estrecho- Sp end DIN 7964A

Seleccione los parámetros disponibles, revise los valores dimensionales y prepare una especificación según plano. Puede añadir material, clase, acabado, tolerancias, inspección y documentación a la consulta.

Technical Data Sheet

ETERNAL FASTENER

Wuxi, Jiangsu, China

Email: [email protected]

Web: www.fasteneref.com

WhatsApp: +8615951571207

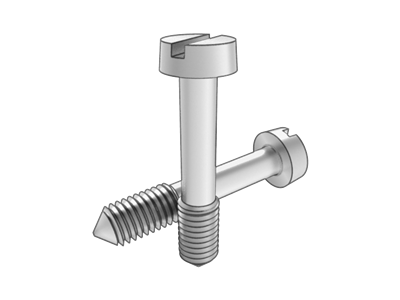

DIN 7964A Slotted cheese head screws with waisted shank - Sp end

Código de producto

Especificación

M2.5x8

Norma del producto

DIN 7964A

Material / grado

Steel 45

Unidad

Propiedades mecánicas

45H

Código

Especificación (mm)

Código

Especificación (mm)

M2.5

0.45

7.71~8.29

10.55~11.45

3.1

0.1

1.7~1.9

4.32~4.5

1.46~1.6

0.66~0.8

0.7

max = máximo, min = mínimo

Material

Material type

Steel

Grade

Thread

Tolerance

Standard

Mechanical properties

Property class

45H

Standard

Tolerance

Product grade

Standard

Surface defects

Surface Treatment

Inspection & packaging

Ref. wt / 1000 pcs (kg)

Technical Data Sheet

Dimensiones y tabla de medidas

Unidad: mm

尺寸代号	P	b/max	b/min	da/max	r/min	ds/max	ds/min	dk/max	dk/min	k/max	k/min	n/max	n/min	t/min
M2.5	0.45	11.45	10.55	3.1	0.1	1.9	1.7	4.5	4.32	1.6	1.46	0.8	0.66	0.7
M3	0.5	13.7	12.7	3.6	0.1	2.3	2.1	5.5	5.32	2	1.86	1	0.86	0.85
M4	0.7	16.4	15	4.7	0.2	3	2.8	7	6.78	2.6	2.46	1.51	1.26	1.1
M5	0.8	18.9	17.3	5.7	0.2	3.9	3.7	8.5	8.28	3.3	3.12	1.51	1.26	1.3
M6	1	21	19	6.8	0.25	4.6	4.4	10	9.78	3.9	3.6	1.91	1.66	1.6
M8	1.25	25.7	23.2	9.2	0.4	6.2	6	13	12.73	5	4.7	2.31	2.06	2
M10	1.5	30.8	27.8	11.2	0.4	7.7	7.5	16	15.73	6	5.7	2.81	2.56	2.4

Parámetros del producto

M2.5x8

Código	Especificación (mm)
d
P
L
L max
L min
b max
b min
da max
r min
ds max
ds min
dk max
dk min
k max
k min
n max
n min
t min

Condiciones técnicas

Material	Material type
Material	Grade
Thread	Tolerance
Thread	Standard
Mechanical properties	Property class
Mechanical properties	Standard
Tolerance	Product grade
Tolerance	Standard
Surface defects
Surface Treatment
Inspection & packaging
Ref. wt / 1000 pcs (kg)

Notas / Observaciones

N.º de documento

N.º de documento
Revisión
Fecha de emisión
Página
Preparado por
Aprobado por
Código de producto
