Онлайн-генератор чертежей и размеры DIN 949-1

Metric interference-fit резьба шпильки ith a length of engagement equal to about 2d—тип A

Используйте онлайн-генератор DIN 949-1, чтобы проверить геометрию Metric interference-fit резьба шпильки ith a length of engagement equal to about 2d—тип A и настроить диаметр, шаг, общую длину и резьбовое зацепление. Экспортируйте технический PDF для закупки, инженерной проверки или изготовления по чертежу. Запросы DIN 949-1, DIN949-1, чертеж DIN 949-1 и размеры DIN 949-1 ведут на эту страницу.

Стандарты
  • DIN 949-1
Назад к Шпильки с двумя концамиСравнить аналоги и замену DIN 949-1 →

Создайте чертеж DIN 949-1 онлайн

Используйте генератор чертежей DIN 949-1, чтобы настроить размеры, проверить технический чертеж и экспортировать заказной файл для изготовления. Обозначения DIN 949-1 и DIN949-1 относятся к одному стандарту Metric interference-fit резьба шпильки ith a length of engagement equal to about 2d—тип A.

Настройте чертеж Metric interference-fit резьба шпильки ith a length of engagement equal to about 2d—тип A DIN 949-1

Выберите доступные параметры, проверьте размеры и подготовьте спецификацию по чертежу. В запрос можно добавить материал, класс, покрытие, допуски, контроль и документы.

DIN 949-1

Metric interference-fit thread studs ith a length of engagement equal to about 2d—Type A

Technical Data Sheet

ETERNAL FASTENER
Wuxi, Jiangsu, China
Email: [email protected]
Web: www.fasteneref.com
WhatsApp: +8615951571207
DIN 949-1

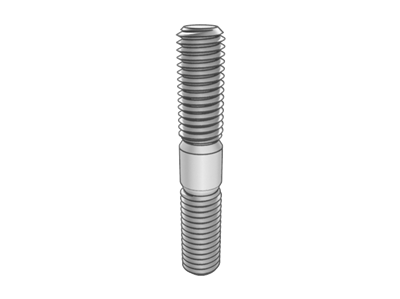

DIN 949-1 Metric interference-fit thread studs ith a length of engagement equal to about 2d—Type A
Код изделия
Спецификация
MFS5x(22)
Стандарт
DIN 949-1
Материал / марка
Steel 45
Единица
mm
Механические свойства
45H
Технический чертеж DIN 949-1
Обозначение
Параметр (mm)
Обозначение
Параметр (mm)
d
MFS5
P
0.8
L
21.58~22.42
b
10
ds
5

max = максимум, min = минимум

Material
Material type
Steel
Grade
45
Thread
Tolerance
Standard
Mechanical properties
Property class
45H
Standard
Tolerance
Product grade
Standard
Surface defects
Surface Treatment
Inspection & packaging
Ref. wt / 1000 pcs (kg)
Номер документа: EF-DIN-949-1Редакция: v1Дата выпуска: 2026-09-24Страница: 1 / 2

Technical Data Sheet

Размеры и таблица

Единица: mm

尺寸代号Pds/max
MFS50.85
MFS616
MFS717
MFS81.25|18
MFS101.5|1.2510
MFS121.75|1.512
MFS142|1.514
MFS162|1.516
Номер документа: EF-DIN-949-1Редакция: v1Дата выпуска: 2026-09-24Страница: 2 / 2
