Онлайн-генератор чертежей и размеры ASME B18.31.2

Шпильки с непрерывной резьбой, мелкий шаг

Используйте онлайн-генератор ASME B18.31.2, чтобы проверить геометрию Шпильки с непрерывной резьбой, мелкий шаг и настроить диаметр, шаг, общую длину и резьбовое зацепление. Экспортируйте технический PDF для закупки, инженерной проверки или изготовления по чертежу. Запросы ASME B18.31.2, ASMEB18.31.2, чертеж ASME B18.31.2 и размеры ASME B18.31.2 ведут на эту страницу.

Стандарты
  • ASME B18.31.2
Назад к Резьбовые пруткиСравнить аналоги и замену ASME B18.31.2 →

Создайте чертеж ASME B18.31.2 онлайн

Используйте генератор чертежей ASME B18.31.2, чтобы настроить размеры, проверить технический чертеж и экспортировать заказной файл для изготовления. Обозначения ASME B18.31.2 и ASMEB18.31.2 относятся к одному стандарту Шпильки с непрерывной резьбой, мелкий шаг.

Настройте чертеж Шпильки с непрерывной резьбой, мелкий шаг ASME B18.31.2

Выберите доступные параметры, проверьте размеры и подготовьте спецификацию по чертежу. В запрос можно добавить материал, класс, покрытие, допуски, контроль и документы.

ASME B18.31.2

Continuous thread studs, fine pitch

Technical Data Sheet

ETERNAL FASTENER
Wuxi, Jiangsu, China
Email: [email protected]
Web: www.fasteneref.com
WhatsApp: +8615951571207
ASME B18.31.2

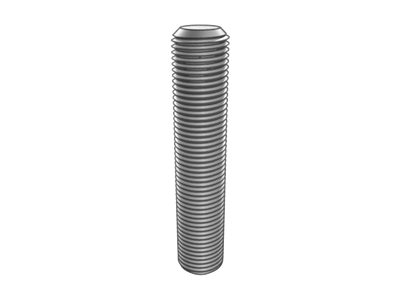

ASME B18.31.2 Continuous thread studs, fine pitch
Код изделия
Спецификация
1/2"-20X3"
Стандарт
ASME B18.31.2
Материал / марка
Steel 45
Единица
inch
Механические свойства
45H
Технический чертеж ASME B18.31.2
Обозначение
Параметр (inch)
Обозначение
Параметр (inch)
d
1/2
P
20
L
2.92~3.08
c
0.1

max = максимум, min = минимум

Material
Material type
Steel
Grade
45
Thread
Tolerance
Standard
Mechanical properties
Property class
45H
Standard
Tolerance
Product grade
Standard
Surface defects
Surface Treatment
Inspection & packaging
Ref. wt / 1000 pcs (kg)
Номер документа: EF-ASME-B18-31-2Редакция: v1Дата выпуска: 2026-09-24Страница: 1 / 2

Technical Data Sheet

Размеры и таблица

Единица: inch

尺寸代号Pc/max
1120.167
1/4280.071
1/2200.1
1-1/8120.167
1-1/4120.167
1-3/8120.167
1-1/2120.167
3/8240.083
3/4160.125
5/16240.083
5/8180.111
7/16200.1
7/8140.143
9/16180.111
Номер документа: EF-ASME-B18-31-2Редакция: v1Дата выпуска: 2026-09-24Страница: 2 / 2
