مراسي إسفينية
| المعيار | ETA / ICC-ES |
|---|---|
| المادة | Carbon Steel / 40Cr |
| فئة المقاومة | 5.8 / 8.8 |
| نطاق المقاسات | M6-M24 |
| معالجة السطح | Zinc Plated / HDG / Zinc Flake |
01
وصف المنتج
وصف المنتج والمواصفات الرئيسية

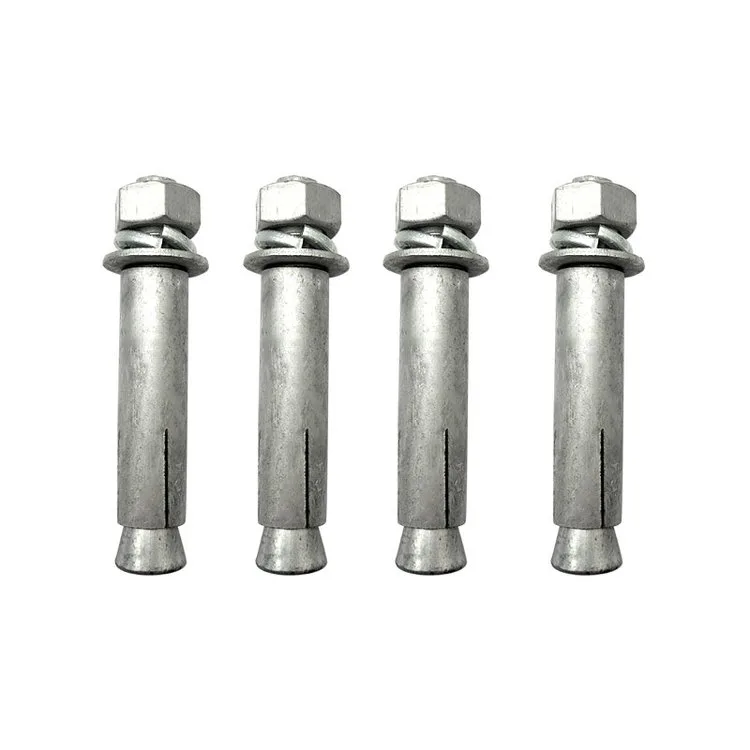

أنكرات الوتد هي أنكرات تمدد ميكانيكية تركب بعد الحفر للتثبيت في الخرسانة في البناء والبنية التحتية وتركيب المعدات. تورد خيارات فولاذ كربوني / 40Cr بمراجع درجات 5.8 / 8.8 ونطاق M6-M24 وتشطيبات طلاء زنك أو جلفنة بالغمس الساخن أو zinc flake.
يتمدد أنكر الوتد داخل ثقب محفور في الخرسانة عند تطبيق العزم على الصامولة. يتطلب الاختيار الصحيح قوة الخرسانة ومتطلبات الخرسانة المتشققة أو غير المتشققة وعمق الدفن ومسافة الحافة والتباعد وسماكة الجزء المثبت وقطر الثقب وعزم التركيب ومتطلبات الاعتماد.
طلاء الزنك شائع للاستخدام الداخلي والبناء العام، وHDG يدعم حماية خارجية بطلاء أكثر سماكة، ويمكن أن يوفر zinc flake مقاومة تآكل مع سماكة طلاء متحكم بها. يجب تأكيد قدرة حمل الأنكر من وثائق الاعتماد أو تصميم المشروع، وليس من قطر الأنكر وحده.
| نوع المنتج | أنكرات وتد ميكانيكية للخرسانة |
|---|---|
| المعايير | مرجع ETA / ICC-ES / اعتماد مشروع |
| المادة | فولاذ كربوني / 40Cr |
| درجة القوة | 5.8 / 8.8 |
| نطاق المقاسات | M6-M24 |
| الموديلات الشائعة | M8 x 75، M10 x 90، M12 x 100، M16 x 145، M20 x 170 |
| نوع الأنكر | أنكر وتد تمددي يتحكم فيه بعزم الشد |
| تشطيب السطح | طلاء زنك / جلفنة بالغمس الساخن / zinc flake |
| الوثائق | CoC وشهادة مادة وتقرير أبعاد ووثائق اعتماد عند الطلب |
02
الاختيار
مزايا الاختيار حسب التطبيق
تثبيت ألواح القاعدة في الخرسانة
تستخدم أنكرات الوتد M10 وM12 وM16 عادة لقواعد المعدات والحوامل الفولاذية والتثبيتات الإنشائية الخفيفة في الخرسانة. يجب تأكيد سماكة الجزء المثبت وعمق الدفن.
مثبتات البناءالبنية التحتية والتركيبات الخارجية
تختار أنكرات HDG أو zinc flake للدرابزين والدعامات وتثبيتات البنية التحتية الخارجية حيث تكون مقاومة التآكل مطلوبة. تشمل RFQ الشائعة M12 x 100 وM16 x 145.
أنكرات البنية التحتيةتركيب المعدات الصناعية
يمكن استخدام أنكرات وتد 40Cr 8.8 لقواعد ماكينات وتثبيتات مختارة عندما يعتمد تصميم المشروع التثبيت الميكانيكي التمددي.
مثبتات معدات الطاقة03
التجميع
المنتجات المطابقة الموصى بها
04
التصنيع
التصنيع ومراقبة الجودة
قدرة التصنيعمراقبة الجودة
تشكيل جسم الأنكر والتسنين وتحضير مشبك الوتدتحقق وارد من الفولاذ الكربوني / 40Cr
تجميع الأنكر مع صامولة وغسالة ومشبك تمددفحص القلاوظ والأبعاد وملاءمة التجميع
طلاء زنك أو HDG أو zinc flakeتقارير سماكة الطلاء واختبارات التآكل عند التحديد
توريد حسب مرجع ETA / ICC-ES أو مشروع OEMمراجعة وثائق مرتبطة بالعزم والسحب عند الحاجة
تعبئة صندوقية أو كرتونية أو أطقم مشروعإعداد CoC وMTC وتقرير أبعاد عند الطلب
05
الأسئلة الشائعة
أسئلة شائعة قبل طلب عرض السعر
فيم يستخدم أنكر الوتد؟
أنكر الوتد هو أنكر تمدد ميكانيكي يركب بعد الحفر لتثبيت العناصر أو ألواح القاعدة أو الحوامل في الخرسانة عبر التمدد داخل ثقب محفور.
ما المعلومات المطلوبة لاختيار أنكر الوتد؟
أكد مقاس الأنكر والطول وعمق الدفن وسماكة الجزء المثبت وقوة الخرسانة ومتطلبات الخرسانة المتشققة أو غير المتشققة ومسافة الحافة والتباعد والتشطيب ومتطلبات الاعتماد.
هل أختار طلاء زنك أم HDG أم zinc flake؟
طلاء الزنك شائع للاستخدام الداخلي العام. HDG يستخدم للحماية الخارجية بطلاء أكثر سماكة. zinc flake يمكن أن يوفر مقاومة تآكل مع سماكة طلاء متحكم بها.
ما المقاسات الأكثر طلبا؟
تشمل موديلات RFQ الشائعة M8 x 75 وM10 x 90 وM12 x 100 وM16 x 145 وM20 x 170. يجب أن يتبع الاختيار النهائي تصميم الأنكر ومتطلبات الاعتماد.
هل أنكرات الوتد مناسبة للخرسانة المتشققة؟
فقط إذا كان الأنكر المختار لديه اعتماد الخرسانة المتشققة المطلوب ويسمح تصميم المشروع بذلك. يجب تأكيد متطلبات الاعتماد قبل الطلب.
تحتاج إلى أنكرات وتد للتثبيت في الخرسانة؟
أرسل قطر الأنكر والطول وعمق الدفن وسماكة الجزء المثبت وحالة الخرسانة والتشطيب ومتطلبات الاعتماد والكمية. يستطيع فريقنا تأكيد توريد أنكرات وتد مناسبة لمشروعك.
