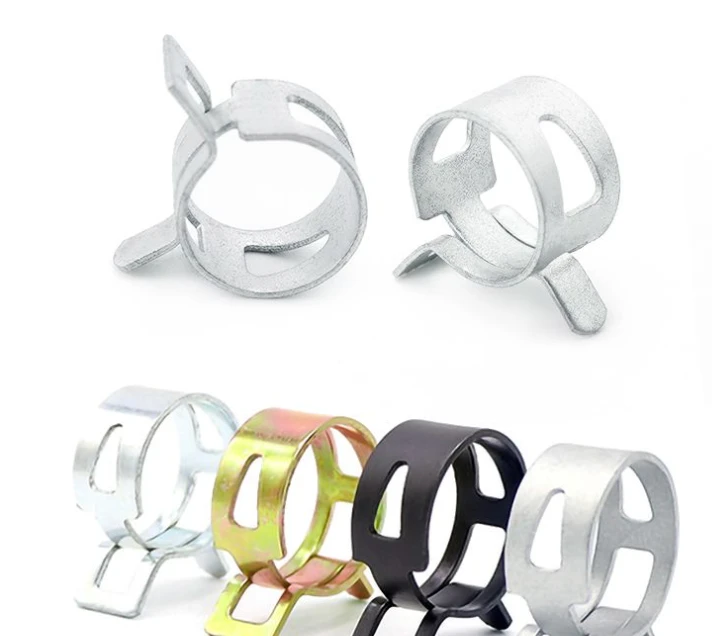

Пружинные хомуты для шлангов
| Standard | DIN · SAE · OEM drawing |
|---|---|
| Material | 65Mn spring steel |
| Strength Grade | — |
| Size Range | 6-50mm (by hose OD) |
| Surface Treatment | Zinc plated |
01
Product Description
Product Description & Key Specifications
Пружинные хомуты 65Mn (также constant-tension / spring band) изготавливаются из пружинной ленты и цинкуются для соединений шлангов охлаждения, топлива, вакуума, сапуна и легкого оборудования. Они создают непрерывное усилие вокруг шланга, помогая сохранять герметичность при вибрации и перепадах температуры.
В отличие от червячных хомутов, пружинные выбирают по наружному диаметру шланга и профилю открытия/закрытия, а не по диапазону регулировки винтом. В RFQ нужно подтвердить OD шланга, ширину ленты, тип ушек, материал (65Mn), покрытие, рабочую температуру и количество. Типичные размеры обычно в диапазоне 6-50 мм OD в зависимости от OEM-серии.
Цинкованные пружинные хомуты 65Mn — основной выбор для легковых автомобилей и легкой техники. Это не конструкционный крепеж; их нельзя применять как фланцевые хомуты с номинальным давлением или критичные по безопасности фиксаторы без одобрения проектной спецификации. Для коррозионной или морской службы рассмотрите нержавеющие червячные хомуты как альтернативную линейку.
| Тип изделия | Пружинные / constant-tension хомуты для шлангов |
|---|---|
| Стандарты | Ссылка SAE / DIN / чертеж OEM |
| Материал | Пружинная сталь 65Mn |
| Класс прочности | Пружинная термообработка по OEM / чертежу (без класса прочности болта) |
| Размерный ряд | Обычно 6-50 мм по наружному диаметру шланга |
| Распространенные модели | Серии OD 6 / 8 / 10 / 12 / 14 / 16 / 18 / 20 / 22 / 25 / 28 / 32 / 35 / 38 / 40 / 45 / 50 мм |
| Конструкция хомута | Пружинная лента с ушками / лепестками для монтажа пассатижами (профиль OEM по заказу) |
| Покрытие | Цинкование |
| Документация | CoC, сертификат материала и размерный отчет по запросу |
02
Selection
Selection Advantages by Application
Шланги охлаждения и топлива в автомобилях
Пружинные хомуты 65Mn широко применяются на линиях охлаждения, отопителя, топлива и вакуума, где нужны постоянное натяжение и быстрый монтаж. Подтвердите OD шланга, тип ушек и покрытие по чертежу автомобиля или Tier-1.
Крепеж для авто и EVШланговые линии в строительстве и технике
Цинкованные пружинные хомуты подходят для легкой строительной техники и вспомогательных шлангов, подверженных вибрации. Для большего регулируемого диапазона или наружного воздействия хлоридов оцените червячные альтернативы.
Крепеж для строительстваВспомогательная прокладка шлангов на ж/д
Пружинные хомуты могут поддерживать неконструкционную прокладку вспомогательных шлангов и воздуховодов во внутренних зонах подвижного состава и оборудовании, если это указано в BOM проекта.
Железнодорожный крепеж03
Assembly
Recommended Matching Products
04
Manufacturing
Manufacturing & Quality Control
Manufacturing CapabilityQuality Control
Вырубка ленты 65Mn, формовка и пружинная термообработка по серии хомутовПроверка химии и твердости входящей ленты 65Mn
Формовка ушек / лепестков и калибровка раскрытия под OD шлангаКонтроль посадки OD, ширины ленты и усилия раскрытия
Цинкование и отделка поверхностиВнешний вид покрытия, адгезия и соляной туман при необходимости
Профили хомутов по OEM / чертежуРазмерный отчет по чертежу заказчика по запросу
Экспортная упаковка: пакет, коробка или насыпьCoC, MTC и packing list к отгрузке
05
FAQ
Common Questions Before RFQ
Какой материал используется для пружинных хомутов?
Основные пружинные хомуты делают из пружинной стали 65Mn с цинкованием. Нержавеющие пружинные хомуты — отдельная специальная линейка и котируются отдельно при необходимости.
Как выбрать размер?
Измерьте наружный диаметр шланга в условиях сборки и подберите серию OD хомута. Также подтвердите ширину ленты, тип ушек и номер чертежа OEM.
Пружинный или червячный хомут — что выбрать?
Пружинные хомуты — для фиксированного OD, постоянного натяжения и быстрой сборки (типичные автолинии). Червячные — когда нужен регулируемый диапазон, нержавеющая коррозионная стойкость или большие шланги/каналы.
Можно ли ставить пружинные хомуты на линии высокого давления?
Только если система шлангов и проектная спецификация допускают этот тип хомута. Не предполагайте пригодность для высоконапорных или критичных по безопасности соединений без инженерного подтверждения.
Какое покрытие стандартное?
Цинкование — стандартное покрытие для пружинных хомутов 65Mn. Другие покрытия можно рассмотреть по требованиям OEM.
Нужны пружинные хомуты 65Mn?
Пришлите OD шланга, ширину ленты, тип ушек, покрытие, количество и чертеж OEM. Мы подтвердим подходящую поставку цинкованных пружинных хомутов 65Mn.
